Терморегулирующие вентили (ТРВ)

Терморегулирующие вентили (ТРВ) являются критически важными компонентами систем климатического оборудования, таких как холодильники и кондиционеры. Они регулируют количество хладагента, подаваемого в испаритель, обеспечивая оптимальную работу системы и поддержание нужных параметров температурного режима. Рассмотрим принцип работы устройства, разновидности и особенности использования ТРВ в промышленном и коммерческом оборудовании.

Задачи и функции ТРВ

Основная задача ТРВ заключается в поддержании стабильного перегрева хладагента на выходе из испарителя. Это достигается за счет регулирования количества хладагента, поступающего в испаритель в зависимости от текущей тепловой нагрузки. Правильная работа ТРВ обеспечивает:

• Эффективное использование хладагента.
• Защиту компрессора от гидравлических ударов.
• Стабильную работу системы при изменении внешних условий.

Устройство и принцип работы

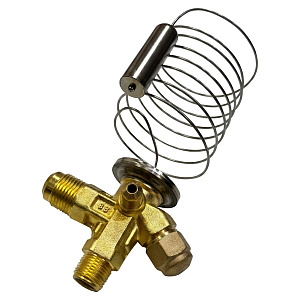

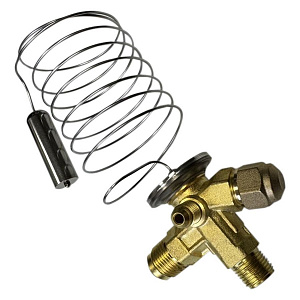

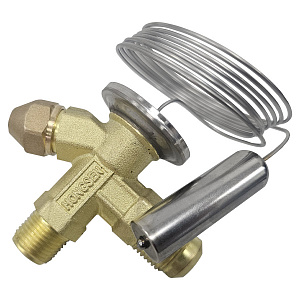

Терморегулирующий вентиль состоит из нескольких ключевых компонентов:

• Корпус вентиля: изготовлен из меди или латунных сплавов, обеспечивая долговечность и устойчивость к коррозии.
• Игла с седлом: регулирует проходное сечение для хладагента.
• Диафрагма (мембрана): реагирует на изменения давления и температуры, управляя положением иглы.
• Регулировочная пружина: настраивает степень открытия вентиля в зависимости от параметров системы.
• Термобаллон с капиллярной трубкой: контролирует температуру хладагента на выходе из испарителя.

Принцип работы ТРВ основан на поддержании постоянного перегрева хладагента. Когда температура хладагента на выходе из испарителя повышается, термобаллон нагревается и увеличивает давление над диафрагмой, что приводит к увеличению проходного сечения и подаче большего количества хладагента. При снижении температуры процесс происходит в обратном направлении.

Разновидности ТРВ

1. Автоматические ТРВ:

   • Наиболее распространены в системах малой и средней холодопроизводительности.
   • Включают в себя автоматическую регулировку подачи хладагента на основе изменения тепловой нагрузки.

2. ТРВ с внутренним и внешним уравниванием:

   • С внутренним уравниванием: давление испарения на диафрагму равно давлению фреона сразу после прохождения ТРВ. Применяются в одноконтурных испарителях с небольшим перепадом давлений.
   • С внешним уравниванием: давление испарения на диафрагму равно давлению фреона на выходе из испарителя. Используются в системах с существенным перепадом давлений и в сложных испарительных системах.

3. ТРВ с функцией MOP (Maximum Operating Pressure):

   • Ограничивают давление в испарителе выше заданного уровня, предотвращая перегрузку компрессора.
   • Необходимы в системах с частыми запусками и остановками, а также при работе с высокими температурами.

Особенности установки и настройки

Правильная установка и настройка ТРВ являются ключевыми факторами для обеспечения его эффективной работы. Основные рекомендации включают:

• Монтаж термобаллона на горизонтальном участке трубопровода сразу после испарителя.
• Надежное крепление термобаллона для обеспечения точных показаний температуры.
• Установка уравнивающего патрубка для систем с внешним уравниванием.
• Регулярная проверка герметичности соединений и корректировки настройки вентиля по мере необходимости.

Проблемы и неисправности ТРВ

Некорректная работа ТРВ может привести к следующим проблемам:

• Чрезмерная подача хладагента: приводит к попаданию жидкого хладагента в компрессор, что может вызвать его повреждение.
• Недостаточная подача хладагента: снижает эффективность системы охлаждения и может привести к перегреву оборудования.
• Неустойчивая работа: выражается в циклическом открытии и закрытии вентиля, что вызывает большие отклонения перегрева.

Причинами неисправностей могут быть загрязнение системы, неправильный монтаж, износ компонентов и утечка хладагента из термобаллона.

Преимущества использования ТРВ

Использование ТРВ в системах охлаждения и кондиционирования позволяет:

• Оптимизировать работу системы за счет точного дозирования хладагента.
• Уменьшить энергозатраты и повысить эффективность оборудования.
• Защитить компрессор от гидравлических ударов и других повреждений.
• Обеспечить стабильную работу системы при изменении тепловой нагрузки.

Терморегулирующие вентили являются неотъемлемой частью современных систем охлаждения и кондиционирования. Их правильный выбор, установка и настройка обеспечивают надежную и эффективную работу оборудования. Свяжитесь с нашими специалистами для консультации и подбора оптимального решения для вашего бизнеса.
