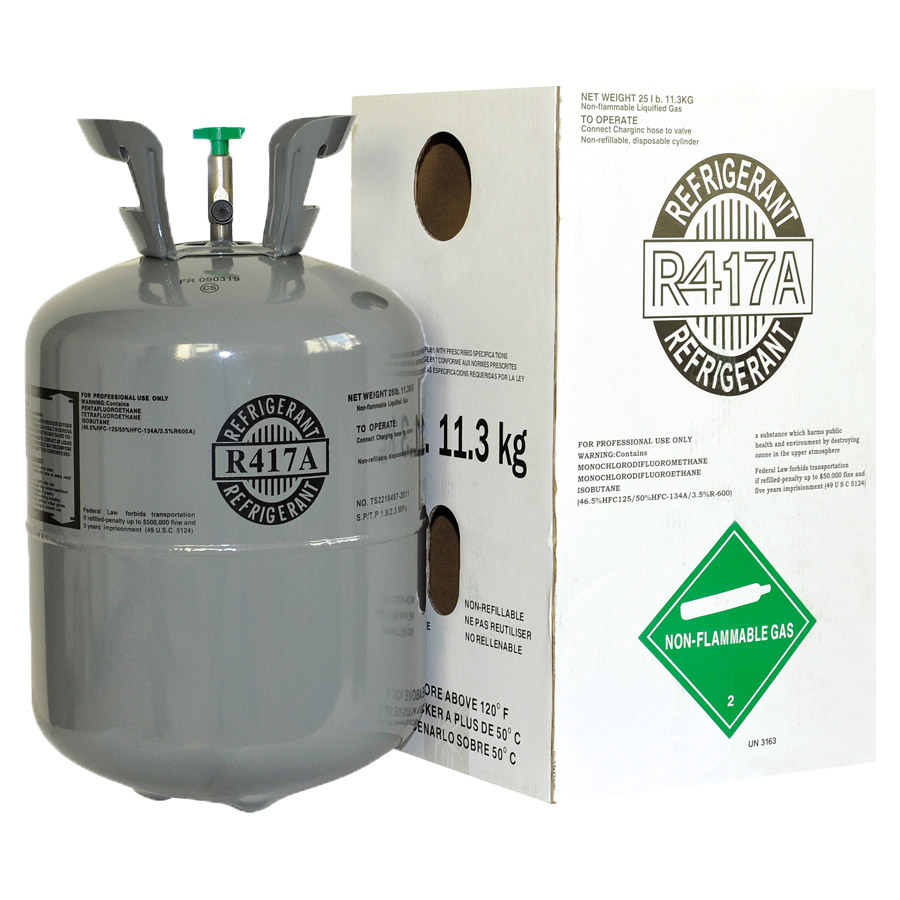

Хладагент (фреон) R-417A: характеристики, применение

Хладагент R-417A — это озонобезопасная зеотропная смесь гидрофторуглеродов (ГФУ), разработанная для прямой замены устаревшего фреона R-22 в системах со средними температурами. Его главное преимущество — возможность использования в старом оборудовании без полной замены минерального компрессорного масла. В компании «Альфа-Холод» вы можете купить фреон R-417A и любые другие хладагенты в заводских баллонах весом 11,3 кг с доставкой по России.

R-22 в оборотной таре (13,6), 1801-006 - хладагент, используемый в низко- и среднетемпературном торговом, промышленном, бытовом холодильном оборудовании, в том числе в кондиционерах. Хорошо смешивается с полусинтетическими, минеральными и алкилбензольными маслами. Потенциал ОРВ составляет – 0,050, ПГП – 1700. При давлении в 1 атмосферу температура кипения равна -40,85 °С. Класс горючести – А1.

Согласно Монреальскому протоколу, фреон R-22 относится к озоноразрушающим гидрохлорфторуглеродам (ГХФУ), которые поэтапно выводятся из обращения во всем мире, включая Российскую Федерацию.

Актуальная ситуация о R-22 в России:

• С 2010 года началось планомерное ограничение квот на ввоз и производство ГХФУ в стране.
• С 1 января 2020 года в РФ введен полный запрет на производство, импорт и установку нового оборудования, работающего на R-22. Оставшиеся квоты (менее 0,5% от базового уровня) выделяются исключительно на сервисное обслуживание уже существующих установок.
• К 2030 году планируется полный и окончательный запрет R-22: он исчезнет как из импортных поставок, так и из локального производства.

Из-за жестких государственных квот производство R-22 внутри страны сведено к минимуму. Это привело к образованию дефицита и кратному росту цен на этот хладагент. В сложившихся условиях использование озонобезопасного фреона R-417A — это единственный экономически оправданный способ сохранить работоспособность старого холодильного оборудования без капитальных затрат на замену компрессоров или всей магистрали.

Состав фреона R-417A

Фреон представляет собой строго выверенную трехкомпонентную азеотропную смесь. Каждый газ в составе выполняет свою инженерную функцию:

• R-134a (50%) — базовая составляющая, обеспечивающая необходимую холодопроизводительность;
• R-125 (46,6%) — подавляет горючесть смеси, делая хладагент пожаробезопасным;
• R-600a / изобутан (3,4%) — ключевой углеводородный компонент. Он растворяет и разжижает традиционные минеральные масла, обеспечивая их бесперебойный возврат в компрессор.

Технические характеристики R-417A

• Класс безопасности (ASHRAE): A1 (нетоксичен, негорюч)
• Потенциал разрушения озонового слоя (ODP): 0 (полностью безопасен для озона)
• Температура кипения (при 1 атм): -39,1 °C
• Температурный глайд (скольжение): около 3 К (смесь зеотропная)
• Совместимость с маслами: минеральные (МО), алкилбензольные (АВ), полиолэфирные (РОЕ).

Сфера применения

Хладагент R-417A разрабатывался как специализированный газ для модернизации (ретрофита) существующего оборудования, работающего на R-22. Его физические свойства позволяют использовать старые компрессоры без ущерба для их моторесурса.

Основная область применения — климатическая и холодильная техника с непосредственным кипением хладагента (DX - Direct Expansion):

Стационарное кондиционирование воздуха

• Бытовые и полупромышленные сплит-системы.
• Крышные кондиционеры (руфтопы).
• Системы центрального кондиционирования зданий.
• Чиллеры с сухими (незатопленными) испарителями.

Коммерческий холод (среднетемпературный диапазон)

R-417A отлично подходит для предприятий пищевой промышленности, общепита и ритейла.

• Холодильные витрины и бонеты в супермаркетах.
• Шкафы для хранения продуктов.
• Камеры охлаждения на пищевых производствах.

Тепловые насосы

• Жилые и промышленные тепловые насосы.
• В отличие от R-22, использование R-417A в тепловых насосах снижает температуру нагнетания компрессора, что предотвращает перегрев масла и существенно продлевает срок службы оборудования при высоких нагрузках.

Совместимость R-417A с компрессорными маслами

В большинстве случаев при ретрофите (переходе с R-22 на R-417A) замена компрессорного масла не требуется. По техописанию R-417A допускается использовать минеральное (MN/MO), алкилбензольное (AB) или полиолэфирное (POE) масло; при этом рекомендуется подбирать правильную вязкость и отдельно проверять смешиваемость/совместимость масла с хладагентом для конкретного применения.

Хороший возврат старого масла в компрессор обеспечивается составом фреона: в него входит 3,4% изобутана (R-600a), который отлично растворяет минеральные и алкилбензольные смазки, снижая их вязкость и не давая задерживаться в испарителе или трубопроводах.

Контроль уровня масла при первом пуске

Во время первого запуска холодильной установки на новом хладагенте R-417A критически важно непрерывно следить за смотровым стеклом картера компрессора. Возможны два сценария:

1. Уровень масла стабильно низкий
   Если уровень опустился ниже минимально допустимого, но не колеблется, просто дозаправьте систему тем же типом масла, которое уже залито (MO или AB), пока уровень не достигнет минимальной отметки.
2. Возврат масла неустойчив (скачки уровня)
   Если вы наблюдаете резкие колебания уровня от максимального к минимальному, это означает, что масло задерживается в трассе или испарителе. Чаще всего это происходит в системах со сложной геометрией магистралей, длинными трассами или затопленными испарителями. В этом случае потребуется частичная замена смазки на синтетическую.

Инструкция: как стабилизировать возврат масла с помощью POE
Для улучшения смешиваемости необходимо удалить часть старого масла из картера и добавить полиолэфирное. Добавление должно осуществляться строго поэтапно:

1. Стартовая доза (10%): Залейте около 10% масла POE (от общего расчетного объема смазки). Как правило, этого уже достаточно для восстановления нормальной циркуляции.
2. Шаг корректировки (5%): Если после выхода на режим возврат остается нестабильным, удалите еще немного старого масла и добавьте дополнительные 5% POE.
3. Гарантированный результат (25%): При необходимости доведите долю POE до 25%. Сервисная практика доказывает, что 25%-ная концентрация синтетического масла гарантирует стабильный возврат смазки при любых температурах кипения и длине трасс.

Инструкция: как выполнить ретрофит (переход) с R-22 на R-417A

R-417A (MO59) — ретрофит-хладагент для замены R-22 в DX-системах (кондиционирование/холод) и может применяться с минеральными/алкилбензольными маслами, а при необходимости — с POE.

Важно перед началом

• Работы выполняет квалифицированный специалист с оборудованием для recovery (сбор/рекуперация).
• R-417A — смесь (zeotropic), поэтому заправка и дозаправка выполняются только жидкой фазой, чтобы избежать фракционизации состава.

Шаг 1. Зафиксировать базовые параметры на R-22

• На рабочем режиме запишите: давление всасывания/нагнетания, температуру всасывающей линии, температуру жидкостной линии, ток компрессора (если доступно), перегрев/переохлаждение (если считаете).
• Это нужно, чтобы после ретрофита корректно сравнить режимы и довести систему до стабильной работы.

Шаг 2. Остановить установку и подготовить сервисный контур

• Остановите установку, подключите коллектор, весы и станцию для сбора хладагента к сервисным портам.
• Подготовьте сертифицированный баллон для отработанного R-22 и промаркируйте его.

Шаг 3. Полностью собрать (recovery) R-22 и зафиксировать массу

• Выполните полный сбор R-22 из системы в баллон для дальнейшей утилизации/регенерации (не «стравливать»).
• Взвесьте собранный хладагент и запишите массу — это будет ориентир при первичной заправке новым хладагентом.

Шаг 4. Оценить масло и решить вопрос с его заменой

• Проверьте состояние масла (история перегревов/аварий, загрязнение, косвенные признаки деградации).
• В большинстве случаев R-417A допускает ретрофит без полной замены минерального масла, но при проблемах с возвратом масла на сложных системах может понадобиться корректировка смазки по рекомендациям производителя оборудования/компрессора.

Шаг 5. Заменить фильтр-осушитель

• Замените фильтр-осушитель (и, если предусмотрено конструкцией/по состоянию, всасывающий фильтр).

Шаг 6. Проверить герметичность и устранить утечки

• Выполните проверку контура на утечки и устраните их до заправки.
• Для смесей это особенно важно: утечки повышают риск изменения состава и нестабильной работы.

Шаг 7. Вакуумирование

• Выполните глубокое вакуумирование и выдержку/контроль удержания вакуума, чтобы удалить влагу и неконденсируемые газы.

Шаг 8. Заправка R-417A (строго жидкостью) и первичный запуск

• Заправляйте R-417A в жидкой фазе (баллон с сифоном или перевёрнутый баллон), дозируя по массе.
• Первичную массу заправки берите как ориентир от массы собранного R-22, но окончательно доводите по режимам (перегрев/переохлаждение/стабильность работы), а не по «фиксированному проценту».

Шаг 9. Доведение по режимам с учётом “glide” (точки dew/bubble)

• Для смесей с температурным скольжением используйте dew point при расчёте перегрева и bubble point при расчёте переохлаждения (это стандартный подход для zeotropic blends).
• При необходимости выполните тонкую регулировку ТРВ/ЭРВ по перегреву после выхода системы на стабильный режим.

Шаг 10. Финальные действия: контроль масла, автоматики и маркировка

• Контролируйте уровень масла и возврат масла в компрессор на установившемся режиме.
• При необходимости скорректируйте уставки защит/автоматики под фактические режимы.
• Наклейте этикетку: «R-417A», тип масла (MO/AB/POE и доля), масса заправки, дата ретрофита.

Часто задаваемые вопросы

Можно ли смешивать фреон R-22 и R-417A?

Нет, смешивать разные типы хладагентов категорически запрещено. Это приведет к образованию непредсказуемой смеси с аномальным давлением, что выведет из строя компрессор. Перед заправкой R-417A старый фреон должен быть полностью удален, а трасса — отвакуумирована.

Падает ли холодопроизводительность при замене R-22 на R-417A?

В большинстве коммерческих систем производительность остается практически на том же уровне или снижается крайне незначительно (до 5-10%), что компенсируется небольшим снижением энергопотребления компрессора и более низкой температурой нагнетания (что продлевает срок службы оборудования).

Нужно ли менять ТРВ (терморегулирующий вентиль) при ретрофите на R-417A?

Как правило, замена ТРВ не требуется. Характеристики давления и температуры у R-417A очень близки к R-22. Достаточно лишь произвести небольшую регулировку перегрева на существующем вентиле после запуска системы на новом хладагенте.

Что делать при утечке R-417A? Можно ли просто дозаправить систему?

Несмотря на то, что R-417A — зеотропная смесь, многократные испытания показали, что в случае небольших утечек (до 30-50%) состав фреона меняется незначительно. Систему можно дозаправлять (строго жидкой фазой) без необходимости полностью сливать оставшийся в контуре газ.

Техника безопасности - правила работы с фреоном R-417A

Хладагент R-417A относится к классу безопасности A1 (негорючий и нетоксичный газ при нормальных условиях). Однако, поскольку газ находится в баллонах под высоким давлением, при сервисном обслуживании необходимо строго соблюдать правила техники безопасности.

Термическое разложение и токсичность

Сам по себе фреон не горит. Но если газ контактирует с открытым пламенем, раскаленными поверхностями или электрическими тэнами (температура свыше 250°C), происходит его термическое разложение. При этом выделяются высокотоксичные и едкие вещества (включая фтористый водород и фторфосген). Помещение, где проводятся сварочные работы или пайка труб, должно хорошо проветриваться.

Риск вдыхания и удушья

Хладагент R-417A тяжелее воздуха. При масштабной утечке в закрытом или слабо проветриваемом помещении (например, в подвале или машинном отделении) газ вытесняет кислород, что приводит к удушью.

• Симптомы отравления: головокружение, потеря координации, учащенное сердцебиение (аритмия), в тяжелых случаях — потеря сознания.

• Первая помощь - немедленно выведите или вынесите пострадавшего на свежий воздух. При остановке дыхания начните делать искусственное дыхание и вызовите скорую помощь.

Попадание жидкого фреона на кожу (обморожение)

Жидкий R-417A при попадании на кожу начинает мгновенно испаряться, забирая тепло, что вызывает тяжелые криогенные ожоги (глубокое обморожение тканей).

• Первая помощь - если жидкость пропитала одежду, ее необходимо немедленно снять. Обильно промойте пораженный участок кожи теплой (не горячей!) водой.
• Категорически запрещено растирать поврежденную кожу, прикладывать лед, наносить мази или тугие повязки до осмотра врачом. Обратитесь за медицинской помощью.

Попадание хладагента в глаза

Контакт с жидкой фазой или струей газа под давлением вызывает раздражение слизистой и риск замерзания роговицы.

• Первая помощь - немедленно промойте глаза большим количеством проточной воды (не менее 15 минут), принудительно оттягивая веки. Снимите контактные линзы, если они есть. Сразу после промывания обратитесь к офтальмологу.
