Фильтр-осушитель - компонент холодильного контура, устанавливаемый на жидкостной линии между конденсатором и дросселирующим устройством. Основная задача - удаление влаги и механических примесей из циркулирующего хладагента. Присутствие воды в контуре даже в количестве 50 ppm приводит к образованию кислот, коррозии металлических поверхностей и выходу компрессора из строя. Механические частицы - окалина, стружка, продукты износа - засоряют капиллярную трубку или ТРВ, нарушая нормальную работу системы.
Для чего нужен фильтр-осушитель: осушение хладагента и фильтрация системы
Осушение происходит за счет адсорбции молекул воды гигроскопичным материалом внутри корпуса. Цеолит или силикагель связывают влагу, снижая ее концентрацию до безопасного уровня менее 10 ppm. При температуре испарения ниже 0°C даже незначительное содержание воды вызывает образование ледяных пробок в зоне дросселирования, что полностью блокирует циркуляцию хладагента.
Фильтрация реализована через сетчатые элементы на входе и выходе устройства. Размер ячеек составляет 25-40 микрон, что достаточно для задержания частиц, способных повредить седло ТРВ или закупорить капиллярную трубку диаметром 0,5-2 мм. Дополнительно адсорбент задерживает кислоты, образующиеся при разложении масла и хладагента под воздействием высоких температур.
Где применяется: холодильники, кондиционеры и другое холодильное оборудование
Бытовые холодильники и морозильные камеры комплектуются неразборными фильтрами-осушителями с медными патрубками под пайку. Типовая холодопроизводительность таких систем - от 50 до 500 Вт. Сплит-системы кондиционирования используют фильтры с развальцовочными соединениями или под пайку, рассчитанные на работу с R410A, R32 или R22.
Торговое холодильное оборудование - витрины, шкафы, камеры - требует фильтров повышенной производительности. Промышленные чиллеры и централизованные холодильные установки оснащаются разборными корпусами со сменными картриджами. Это позволяет менять адсорбент без демонтажа устройства из системы. Транспортное холодильное оборудование работает в условиях вибрации, поэтому применяются фильтры с усиленным креплением сердечника.
Во всех типах холодильного оборудования выбор фильтра-осушителя зависит от хладагента, рабочего давления и требуемой степени очистки, поэтому важно учитывать совместимость материалов корпуса и адсорбента с R600a, R134a, R404A, R410A и другими распространёнными фреонами, а также с применяемым компрессорным маслом. Кроме того, при проектировании системы обращают внимание на пропускную способность фильтра, падение давления на нём и направление потока, указанное стрелкой на корпусе, чтобы обеспечить стабильную работу капиллярной трубки или терморегулирующего вентиля и предотвратить образование льда и засоров в магистрали.
Устройство и принцип работы фильтра-осушителя
Конструкция определяется назначением и мощностью обслуживаемой системы. Принцип действия основан на прохождении жидкого хладагента через слой адсорбента, где происходит поглощение влаги и задержка механических примесей. Перепад давления на чистом фильтре не превышает 0,1-0,2 бар. Увеличение этого показателя свыше 0,5 бар сигнализирует о засорении.
Направление движения хладагента через фильтр строго определено и обозначается стрелкой на корпусе. Жидкий хладагент поступает через входной патрубок, проходит первичную сетку, затем слой адсорбента и выходную сетку. Скорость потока рассчитывается таким образом, чтобы обеспечить достаточное время контакта хладагента с адсорбентом для эффективного поглощения влаги, но при этом не создавать избыточного гидравлического сопротивления.
Из чего состоит: корпус, входная и выходная сетки, адсорбент (сердечник)

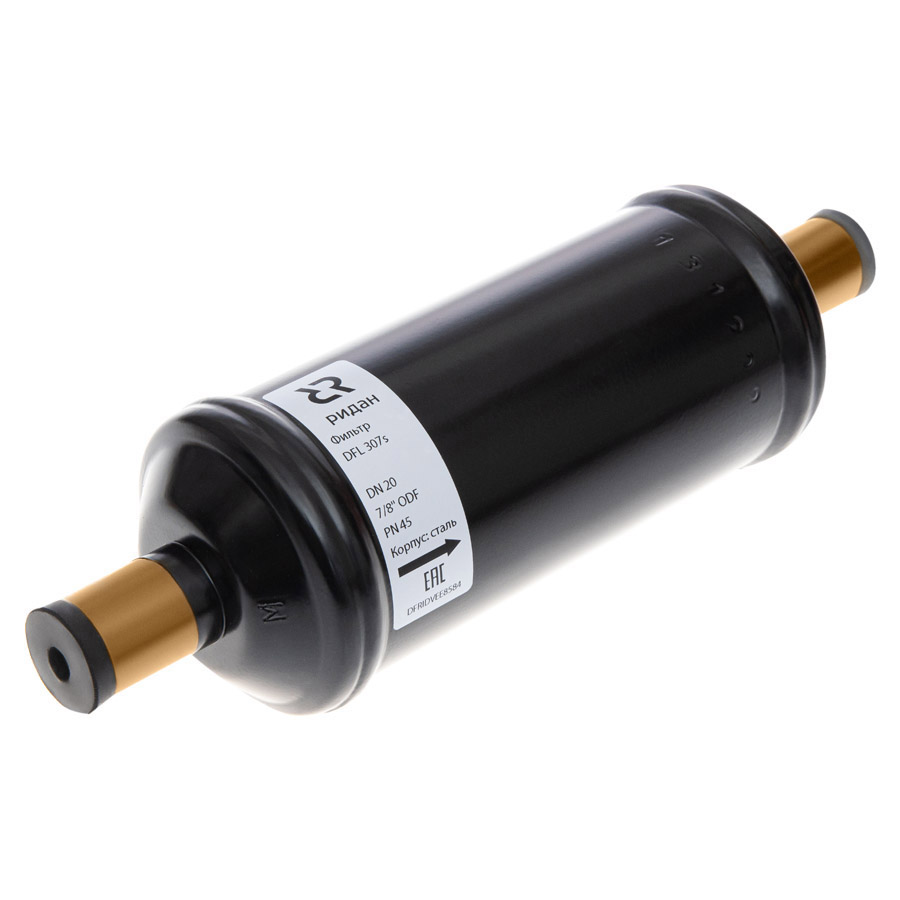

Корпус изготавливается из стальной или медной трубы с толщиной стенки 1-2 мм. Медные корпуса применяются в бытовой технике и системах малой мощности, стальные - в коммерческом и промышленном оборудовании. Торцы герметизируются сваркой или завальцовкой. Входной и выходной патрубки располагаются соосно или под углом 90° в зависимости от модели.
Внутри корпуса размещается сердечник - цилиндрический блок из спрессованного адсорбента или насыпной гранулированный материал. Сердечник фиксируется между двумя сетчатыми фильтрами из латуни или нержавеющей стали. Входная сетка задерживает крупные частицы, выходная - предотвращает вынос гранул адсорбента в систему. В некоторых конструкциях используется войлочная прокладка между сеткой и адсорбентом для дополнительной фильтрации.
Виды адсорбентов и их особенности
Молекулярное сито (цеолит) - синтетический алюмосиликат с порами строго определенного размера. Тип 4A с порами 4 ангстрема пропускает молекулы воды, но задерживает молекулы хладагента и масла. Влагоемкость составляет 20-22% от массы. Рабочий диапазон температур: от -40°C до +90°C. Применяется с хладагентами R134a, R404A, R407C, R410A.
Силикагель - аморфный диоксид кремния с высокой пористостью. Влагоемкость достигает 35-40%, однако при температуре выше 50°C начинается десорбция. Используется в низкотемпературных системах и в комбинации с цеолитом. Активированный оксид алюминия применяется реже, преимущественно для связывания кислот.
Тип адсорбента |
Влагоемкость |
Рабочая температура |
Совместимость |
Цеолит 4A |
20-22% |
-40...+90°C |
R134a, R404A, R410A, R32 |
Силикагель |
35-40% |
-40...+50°C |
R22, R134a |
Оксид алюминия |
15-18% |
-40...+100°C |
Все типы |
Основные типы фильтров: разборные и неразборные (патронные)
Неразборные фильтры представляют собой герметичный корпус с впаянными патрубками. После выработки ресурса заменяются целиком. Типовой ресурс - 5-10 лет при отсутствии разгерметизации контура. Стоимость ниже, монтаж проще. Применяются в бытовых холодильниках, сплит-системах, торговом оборудовании малой мощности.
Разборные фильтры состоят из стального корпуса с резьбовыми или фланцевыми соединениями и сменного картриджа. Картридж содержит адсорбент и фильтрующие элементы. Замена картриджа занимает 15-30 минут без отпайки корпуса от трубопровода.
Признаки неисправности: когда пора менять фильтр-осушитель?
Диагностика состояния фильтра-осушителя проводится косвенными методами, поскольку прямое измерение влажности хладагента требует лабораторного оборудования. Индикатор влажности (смотровое стекло с индикатором), установленный после фильтра, показывает текущее состояние системы: зеленый цвет - норма, желтый - повышенная влажность. Изменение цвета на желтый - прямое показание к замене.
Обмерзание капиллярной трубки, слабый холод, перегрев компрессора
Частичное засорение фильтра вызывает дополнительное дросселирование на участке до штатного дросселирующего устройства. Это проявляется обмерзанием корпуса фильтра или трубки непосредственно после него. Температура поверхности в месте засора падает ниже точки росы окружающего воздуха, образуется конденсат и иней. Нормальное состояние - равномерная температура по всей длине жидкостной линии.
Снижение холодопроизводительности происходит из-за уменьшения расхода хладагента через засоренный фильтр. Компрессор работает в режиме повышенного перегрева всасываемого пара, что ведет к росту температуры обмоток и сокращению ресурса. Перегрев свыше 20 K на всасывании указывает на недостаточный расход хладагента. Давление всасывания падает ниже нормы, давление нагнетания может оставаться в пределах нормы или незначительно снижаться.
Обязательная замена при ремонте и разгерметизации контура
Любое вскрытие холодильного контура приводит к попаданию атмосферной влаги. При давлении 1 бар и температуре 25°C воздух содержит до 23 г воды на кубометр. Даже кратковременное сообщение с атмосферой вносит влагу, которую действующий фильтр может не связать полностью. Регламенты производителей предписывают обязательную замену фильтра-осушителя при следующих работах:
- Замена компрессора
- Ремонт или замена конденсатора, испарителя
- Устранение утечки хладагента
- Замена ТРВ или капиллярной трубки
- Дозаправка системы после потери более 30% заправочной массы
Рекомендуемая периодичность плановой замены для профилактики
Производители коммерческого холодильного оборудования рекомендуют замену фильтра-осушителя каждые 2-3 года при непрерывной эксплуатации. Для бытовой техники регламентная замена не предусмотрена - фильтр меняется только при ремонте. Промышленные системы с разборными корпусами требуют замены картриджей каждые 12-18 месяцев или при достижении перепада давления 0,5 бар.
Условия эксплуатации влияют на фактический ресурс. Высокая температура окружающей среды, частые пуски-остановки, работа на предельных режимах ускоряют старение адсорбента. При наличии индикатора влажности плановая замена выполняется при первых признаках изменения цвета с зеленого на желто-зеленый, не дожидаясь полного пожелтения.
Как правильно подобрать фильтр-осушитель для замены?
Подбор выполняется по трем группам параметров: совместимость с хладагентом, производительность системы, присоединительные размеры. Ошибка в любом параметре приводит к некорректной работе или невозможности монтажа. Производители публикуют таблицы подбора, где по модели оборудования определяется артикул фильтра.
Ключевые параметры выбора: тип хладагента, производительность, диаметр трубок
Тип хладагента определяет требования к материалу адсорбента. Цеолит типа 4A совместим с HFC-хладагентами (R134a, R404A, R407C, R410A, R32) и углеводородами (R600a, R290). Для HCFC-хладагентов (R22) допускается применение силикагеля. Смешанные адсорбенты XH7 и XH9 производства UOP подходят для большинства современных хладагентов.
Производительность фильтра указывается в кВт холодопроизводительности при определенных условиях испарения и конденсации. Типовые условия: температура испарения -10°C, температура конденсации +45°C. Для низкотемпературных применений (-30°C и ниже) производительность пересчитывается с понижающим коэффициентом 0,6-0,7. Запас по производительности должен составлять не менее 20% от номинала системы.
Холодопроизводительность |
Диаметр линии |
Типоразмер фильтра |
До 1 кВт |
6 мм (1/4") |
DML 032, EK-032 |
1-3 кВт |
6-8 мм (1/4"-5/16") |
DML 052, EK-052 |
3-7 кВт |
10 мм (3/8") |
DML 083, EK-083 |
7-15 кВт |
12 мм (1/2") |
DML 164, EK-164 |
Совместимость с моделью оборудования (холодильника, кондиционера)
Сервисная документация содержит спецификацию комплектующих с указанием артикулов. При отсутствии документации параметры определяются по шильдику оборудования: тип хладагента, холодопроизводительность или потребляемая мощность. Коэффициент преобразования для расчета холодопроизводительности: EER = 2,5-3,5 для кондиционеров, COP = 1,2-1,8 для холодильных машин.
Оригинальные фильтры от производителя оборудования стоят в 2-3 раза дороже аналогов. Замена на аналог допускается при полном соответствии технических характеристик. Производители компонентов Danfoss, Emerson, Castel, Virginia выпускают фильтры, совместимые с оборудованием любых марок. При подборе аналога проверяется: тип хладагента, производительность с запасом 20%, присоединительный размер, направление потока (указано стрелкой на корпусе).
Пошаговая инструкция по замене фильтра-осушителя
Замена фильтра-осушителя относится к работам на герметичном холодильном контуре и требует специального оборудования. Неквалифицированное вмешательство приводит к потере хладагента, попаданию влаги и воздуха в систему, выходу оборудования из строя. Стоимость устранения последствий многократно превышает стоимость профессиональной замены.
Необходимые инструменты и оборудование для работы
Минимальный комплект для замены фильтра-осушителя в бытовом холодильнике или сплит-системе:
В нашем интернет-магазине можно купить весь необходимый инструмент для обслуживания и ремонта холодильного оборудования.
Общая последовательность работ: от откачки фреона до проверки системы
Подготовительный этап. Оборудование отключается от электросети. Манометрическая станция подключается к сервисным штуцерам. Фиксируются текущие значения давлений всасывания и нагнетания, температура окружающей среды. Хладагент откачивается в баллон или станцию рекуперации до остаточного давления ниже атмосферного.
Демонтаж старого фильтра. Трубки обрезаются труборезом на расстоянии 30-50 мм от корпуса фильтра. При недостаточной длине трубок потребуется вставка-удлинитель. Место среза обрабатывается риммером для удаления заусенцев. Старый фильтр утилизируется, повторное использование запрещено.
Монтаж нового фильтра. Проверяется направление потока по стрелке на корпусе. Новый фильтр распаковывается непосредственно перед установкой - контакт адсорбента с атмосферой ограничивается 10-15 минутами. Начинается продувка азотом с давлением 0,2-0,3 бар через всю линию. Выполняется пайка входного патрубка, затем выходного. Пламя направляется на трубку, не на корпус фильтра.
Вакуумирование и заправка. После остывания соединений подключается вакуумный насос. Система вакуумируется до остаточного давления 500 Па (5 мбар) в течение 20-30 минут. При наличии влаги время увеличивается. Вакуум выдерживается 15 минут для проверки герметичности - рост давления указывает на утечку. Заправка хладагента выполняется по массе согласно данным шильдика.
Проверка работоспособности. Оборудование запускается, контролируются рабочие параметры: давления всасывания и нагнетания, температуры, потребляемый ток. Соединения проверяются течеискателем. Нормой считается достижение расчетных температур испарения и конденсации в течение 15-20 минут после запуска.
Заключение
Фильтр-осушитель защищает холодильный контур от влаги и механических загрязнений. Своевременная замена предотвращает дорогостоящий ремонт компрессора и других компонентов. Подбор выполняется по типу хладагента, производительности системы и присоединительным размерам. Работы на герметичном контуре требуют специализированного оборудования и квалификации исполнителя. Периодичность замены: при каждом ремонте со вскрытием контура, при срабатывании индикатора влажности или по регламенту производителя каждые 2-3 года для коммерческого оборудования.
